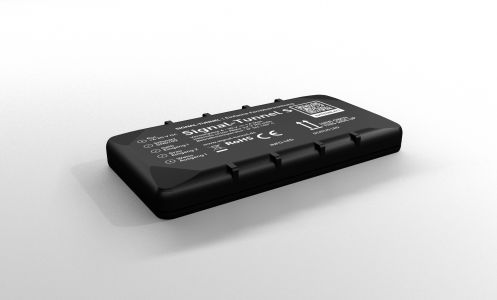

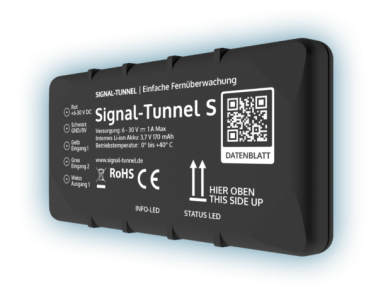

Signal-Tunnel S
Meldungen bei Abnormitäten
Signal-Tunnel S (Simple) werden für Meldungen eingesetzt, wenn Anlagen unerwartete Ereignisse melden. Diese sind z.B. Störmeldungen oder Spannungsausfälle. Je nach Einsatzgebiet und Abfrage von bis zu 2 Eingängen können Sie hier Ihr passendes Modul wählen. Signal-Tunnel S sind ausgelegt für bis zu 400 Meldungen pro Stunde. Für die Funktionserweiterung werden Ihnen separate Module zur Verfügung stehen.
Die IOT-Mobilfunk-Anbindung ist bei allen Produkten inklusive.
Zurück
Weiter
Grundfunktionen
- Erfassung von 2 Signaleingängen
- Erfassung von Bewegungsmustern
- Anbindung an Signal-Tunnel IOT-Netzwerk inklusive (IOT-SIM)
- Versenden der Daten an unser Dashboard
- Zwischenspeichern von Datensätzen bei getrennter IOT-Verbindung
Anwendungsbeispiele
- Erfassung von Störmeldungsrelais/-ausgängen an Steuerungssystemen
- Präsenzmeldungen über Bewegungsmuster z.B. an Türen
- Erschütterungserkennung, wenn eine Maschine abrupt gestoppt wird (bei Beschl. >12mg)
- Nutzungstracking durch Bewegungsmuster. Wenn z.B. keine Vibrationen auftreten wird der Stillstand erfasst, ohne elektrische Einbindung

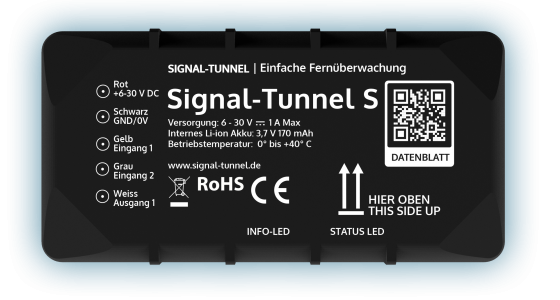

- Spannungsversorgung: 6 – 30 V DC mit Überspannungsschutz
- Eingänge: 2 x 0 – 30 V DC
- Ausgänge: 1 x Open Collector als Ansteuerung für z.B. Relais (max. 0,5 A DC, nicht via Fern schaltbar)
- Sensoren: Beschleunigung 3 Achsen für Bewegungserkennung
- Interner Speicher: 128MB
- Geräteklasse: IP54
- Umgebungstemperatur ohne integriertem Akku: −20 ° bis +85 °C
- Umgebungstemperatur mit integriertem Akku: 0 ° bis +40 °C
- IOT-Anbindung: 2G
- Schnittstellen: Bluetooth 3, 4, 5 LE
- Größe: 70x40x12mm (HxBxT)
- Zertifizierungen: CE, RoHS, weitere
Musterschaltbilder
001 Signal-Tunnel S Musterschaltbild
